Mit dem Einsatz moderner Berechnungs- und Konstruktionssoftware und Erfahrungen aus weltweiten Projekten im konventionellen und kerntechnischen Bereich entwickeln wir auf Grundlage der Rohrstatik für jede Rohrleitung das passende Halterungskonzept.
BASIC ENGINEERING
Stahlbaustatik für Halterungsstahlbau
- Berechnung von Rohrhalterungen nach DIN EN 1993 EC3, DIN 18800, ASME, SIA, KTA
- Berechnung der Bauanschlüsse nach ETAG, ACI, CISMA, ICC, CSA, CEN-TS
- Auslegung des Stahlbaus und der Bauanschlüsse für Betriebs- und Sonderlasten sowie Erdbeben
DETAIL ENGINEERING
Stahlbauplanung
- Planung des Halterungsstahlbaus und der Rohrlager mit moderner 3D-CAD Software
- Schweißplanung und Schweißüberwachung durch unseren Schweißfachingenieur (SFI)
Auswahl der Rohrlager
- Auswahl von katalogisierten Rohrlagern verschiedener Hersteller
- Nachweis der Tragfähigkeit anhand von Belastungstabellen bzw. herstellerspezifischer Auslegungssoftware
Fertigungszeichnungen
- Werkstattzeichnungen
- Material- und Stücklisten
- Anfertigung von Ausschreibungs- und Bestellunterlagen
- Übergabe von NC-Daten für die Fertigung (DAST)
Sonderkonstruktionen

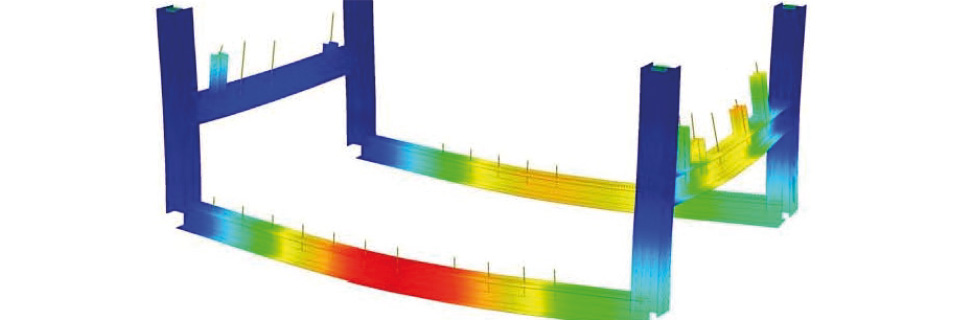

- FE-Berechnungen von Sonderkonstruktion für Rohrsegmente, Rohrknaggen, Rohrlager ect.
